Válvulas de fondo
Nuestras válvulas asépticas de fondo de tanque de MDB Pharma Solutions® están diseñadas para ofrecer fiabilidad y rendimiento en entornos farmacéuticos exigentes. Con un diseño innovador, estas válvulas permiten alojar un obturador que elimina las zonas muertas, garantizando así una drenabilidad total del producto y facilitando el mantenimiento durante los periodos de mantenimiento.
Diseño robusto y fiable
Nuestras válvulas asépticas cuentan con un diseño robusto que garantiza un rendimiento óptimo en aplicaciones farmacéuticas. El obturador, fabricado en teflón (PTFE), está diseñado para resistir los ciclos CIP-SIP y la exposición a agentes químicos, asegurando la integridad del producto y la durabilidad del equipo.
Fácil mantenimiento
El diseño modular de nuestras válvulas permite un reemplazo rápido y sencillo del obturador durante los periodos de mantenimiento, minimizando así el tiempo de inactividad y garantizando una operación continua y eficiente.
Materiales de alta calidad
Tanto el obturador como el cuerpo de las válvulas son mecanizados en nuestras instalaciones utilizando materiales de alta calidad. La versión estándar del cuerpo está fabricada en acero inoxidable ASTM A316L, aunque también ofrecemos opciones en acero inoxidable dúplex ASTM SS32205 y aceros de base níquel como Hastelloy e Inconel, según las necesidades del cliente.
Configuraciones personalizadas

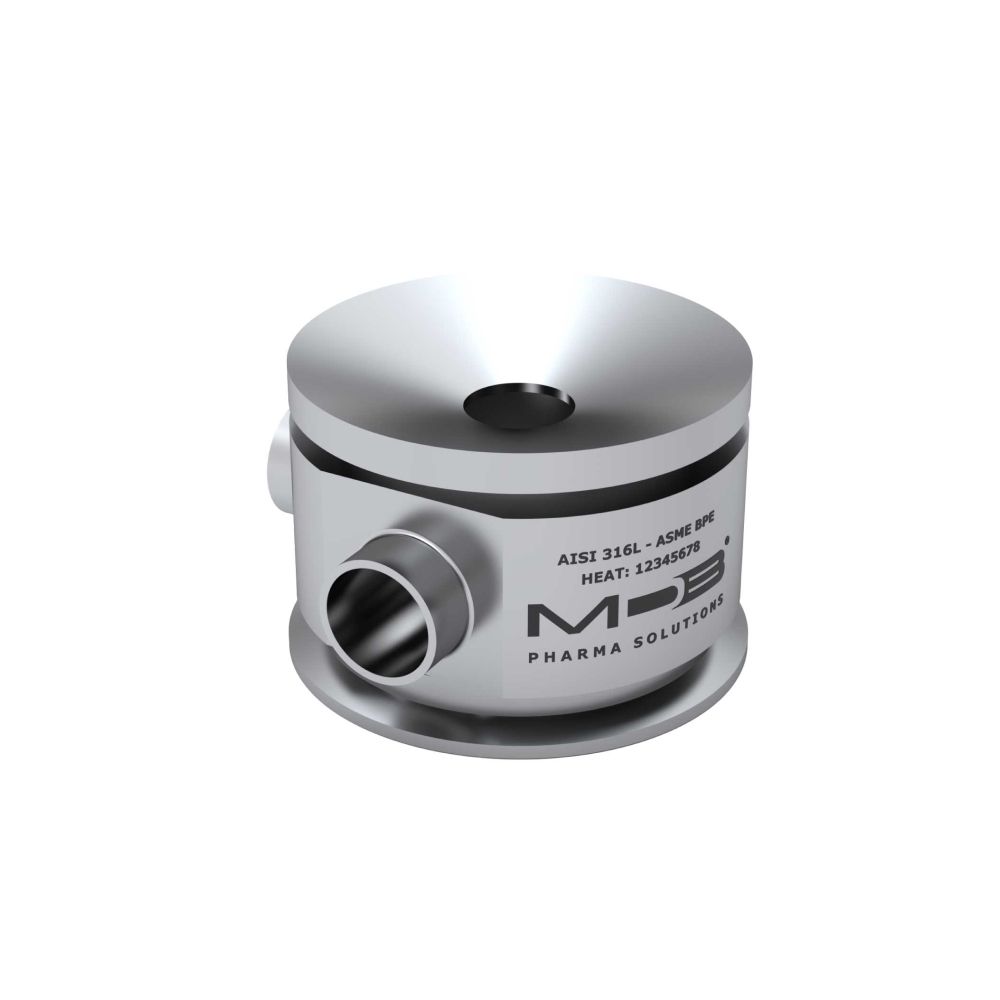

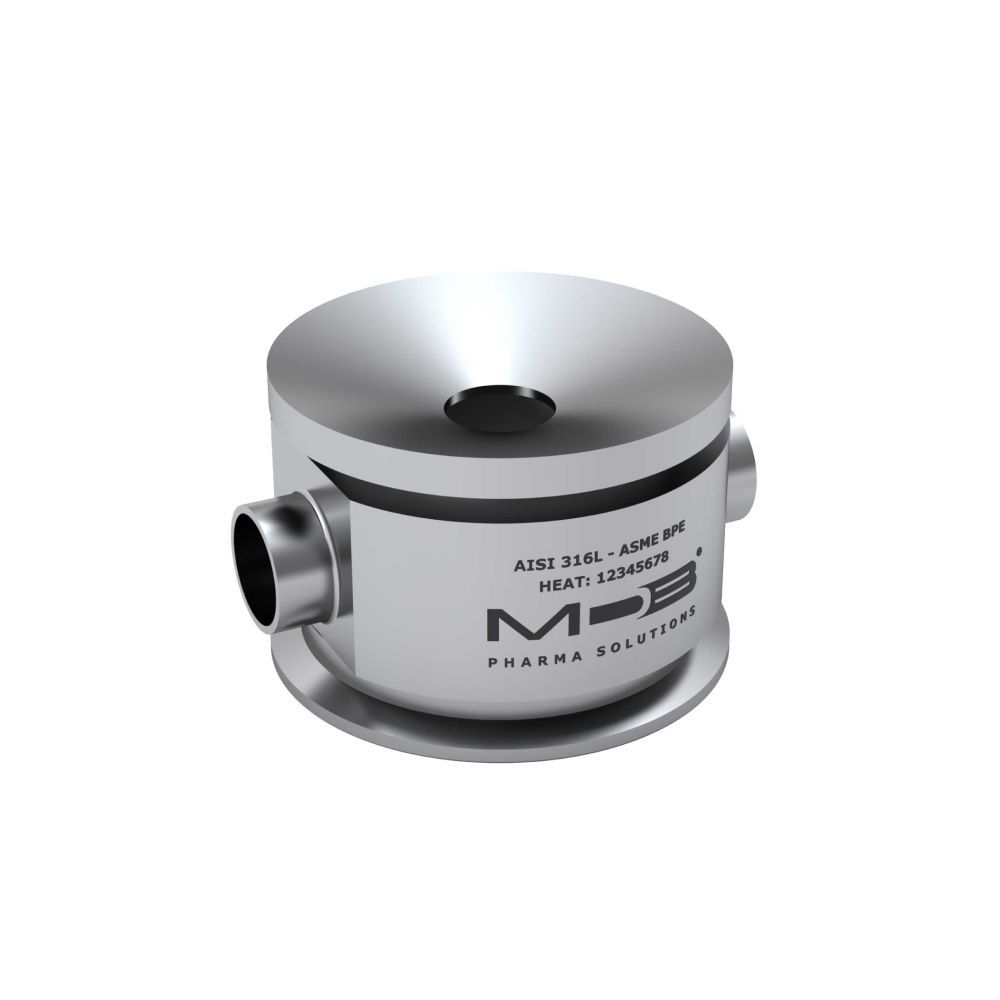

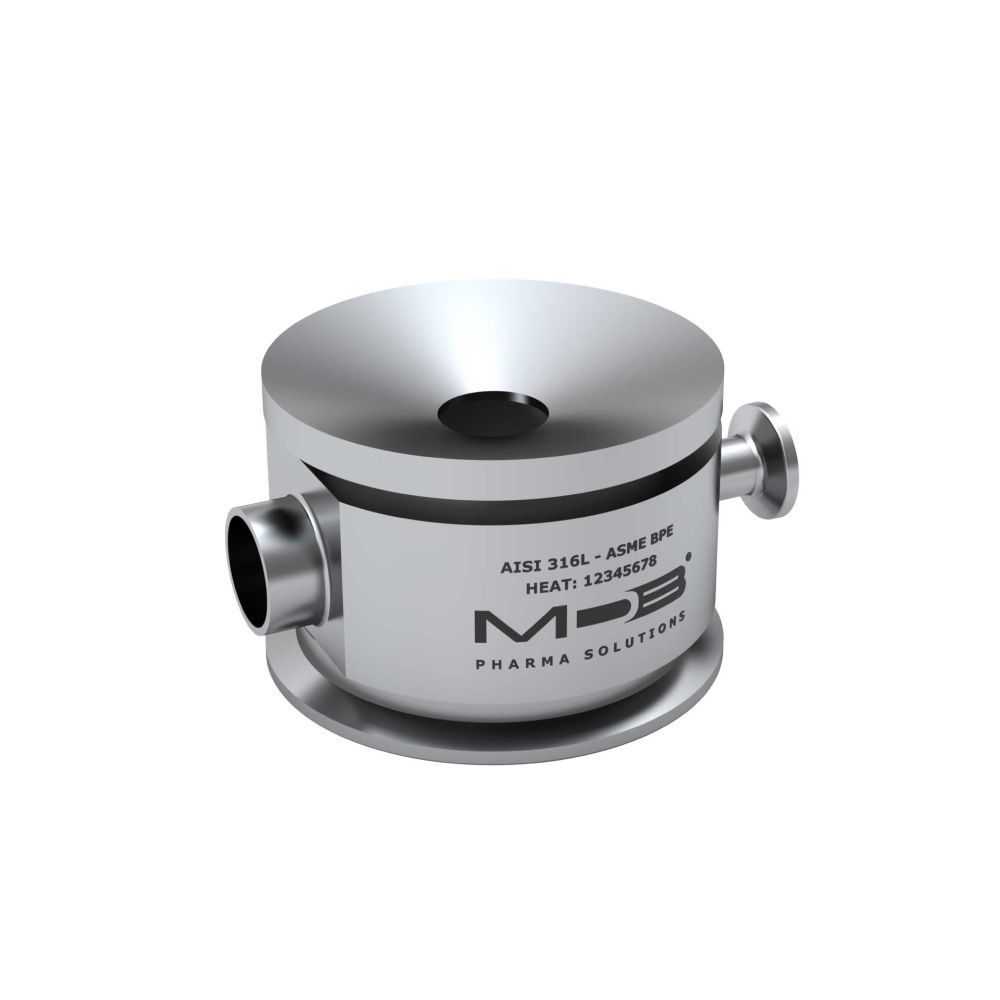

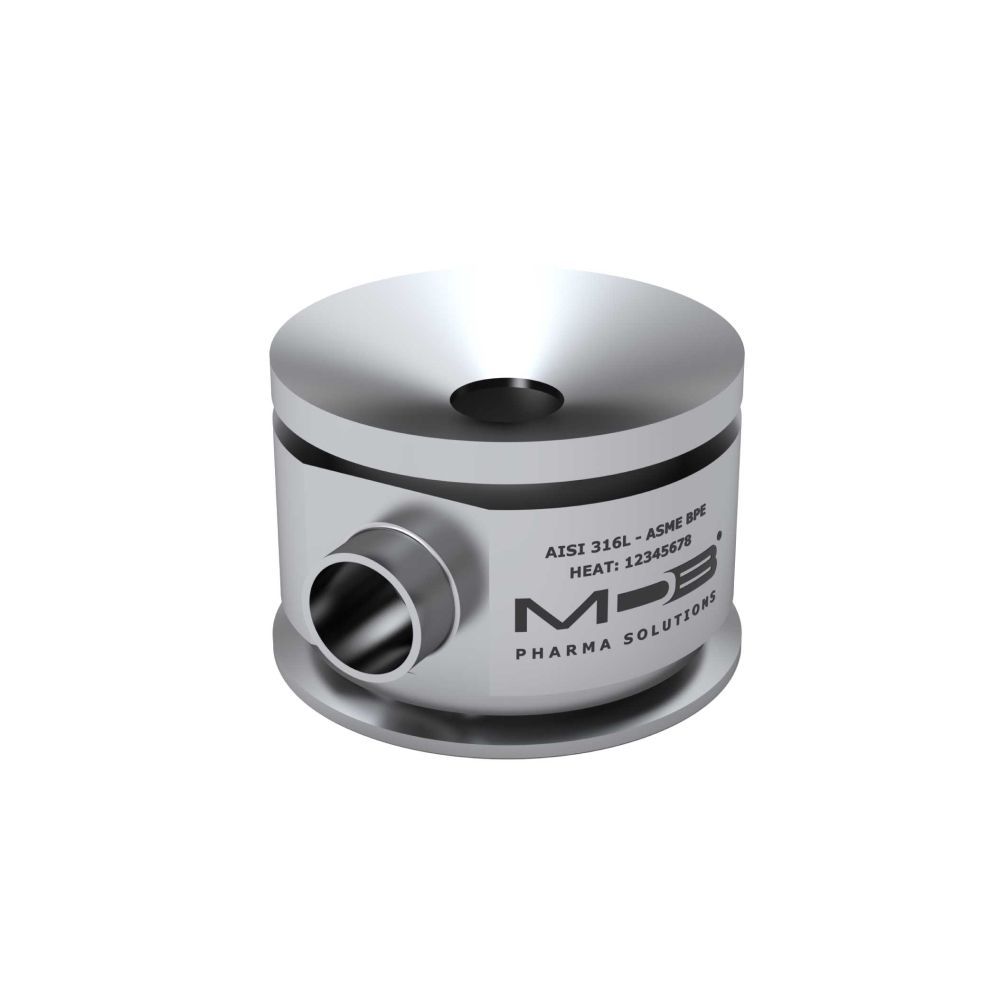

Ofrecemos varias configuraciones en función de las entradas y salidas del producto. Nuestras versiones estándar cuentan con extremos cortos para soldar a tope, pero también podemos suministrar válvulas para soldar orbitalmente o con conexiones Tri-Clamp bajo demanda. Además, si el cliente lo prefiere, podemos proporcionar cuerpos con conexión clamp, siempre que se especifiquen las dimensiones y el ángulo de las conexiones de salida.
| Tamaño | d1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | ØTube |
|---|---|---|---|---|---|
| ¾ ‘’ ASME BPE | 60 | 15,7 | 25 | 64 | 19,07 |
| 1 ‘’ ASME BPE | 80 | 22 | 27 | 77,5 | 25,4 |
| 1-1/2 ‘’ ASME BPE | 80 | 34,8 | 22 | 77,5 | 38,1 |
| 2 ‘’ ASME BPE | 100 | 47,5 | 30 | 90 | 50,8 |
| 2-1/2’’ ASME BPE | 120 | 60,2 | 35 | 123 | 63,5 |
| 3’’ASME BPE | 140 | 73 | 45 | 144 | 76,2 |
Tecnologías Aplicadas
Presión de diseño
-1+10 barg
Temperatura de diseño
-20+200ºC
Acabado interior
Ra≤0,5 Conforme ASME BPE SF1
Bajo pedido se puede ofrecer la opción de electropulido después del pulido mecánico
Acabado exterior
Ra≤0,8
Marcaje
Todos los cuerpos llevan grabados mediante láser e tipo de material y nº de colada
Calidad
Se entregan los certificados de material 3.1 del cuerpo y 2.1 de los obturadores
Normas de aplicación
Conforme a PED y ASME VIII div.1
Materiales
Estándares
Cuerpo
ASMT A182 F316
Actuador
ASTM A182 304
Maneta
Aluminio anodizado
Obturador
PTFE conforme FDA
Bajo pedido, se puede suminitrar el certificado 3.1 del cuerpo de la válvula así como el certificado 2.2 del obturador
Las válvulas MDB se pueden suministrar también en los siguientes materiales:
| Cuerpo válvula | Cuerpo actuador |
|---|---|
| Duplex – SAF 2205 | Inoxidable 316 |
| Hastelloy – ASTM B335 | Duplex – SAF 2205 |
| Inconel I625 |
