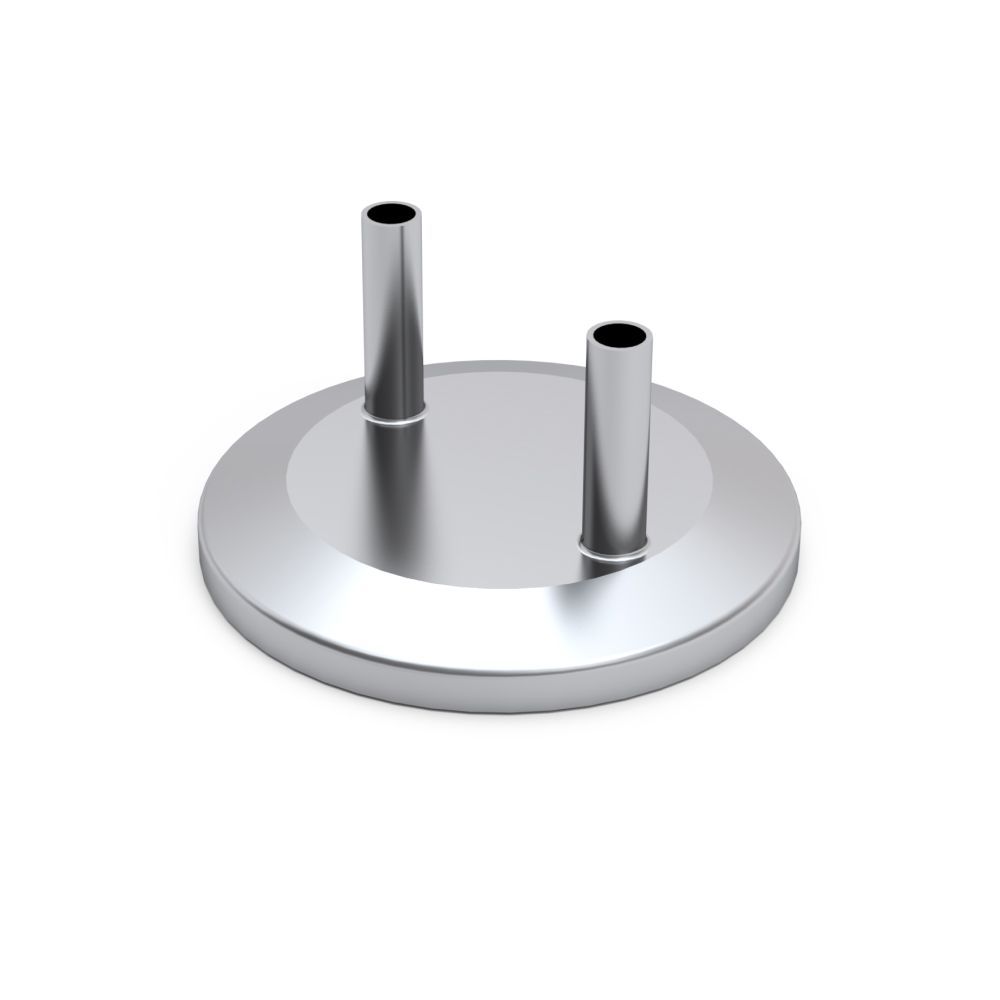

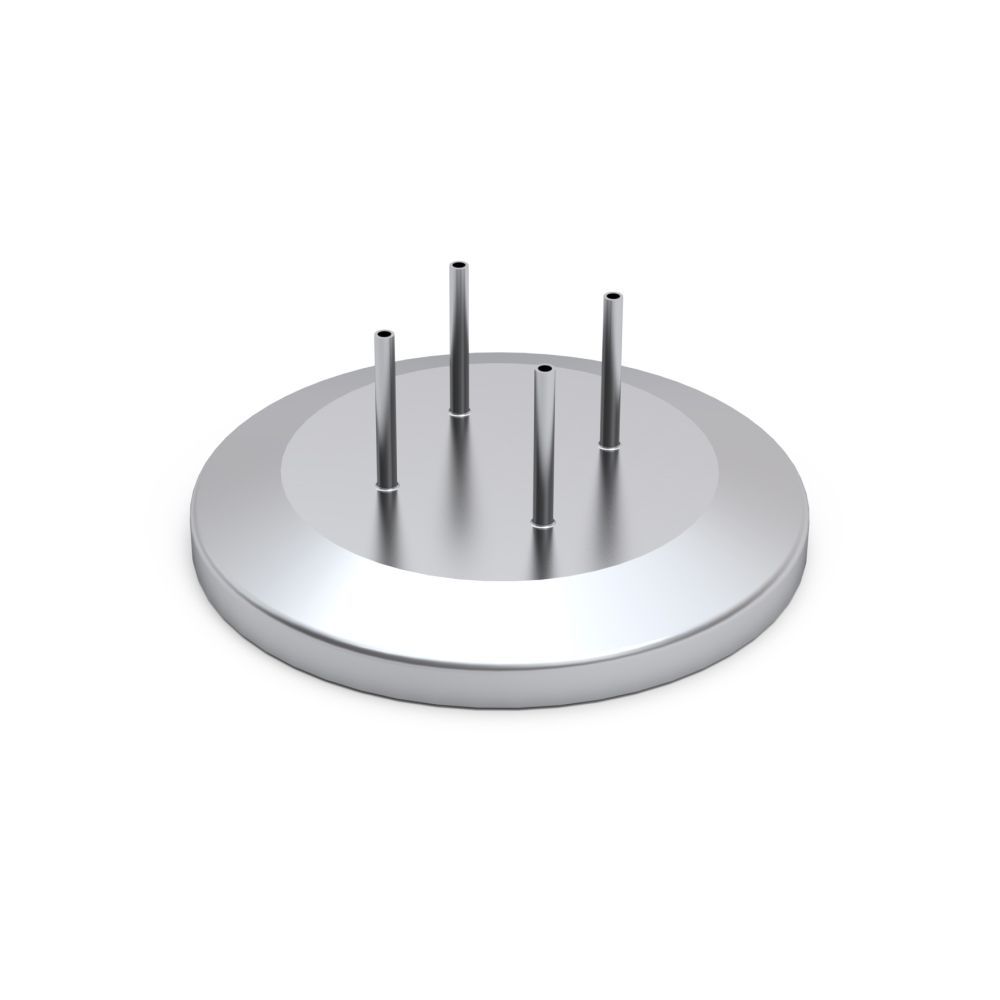

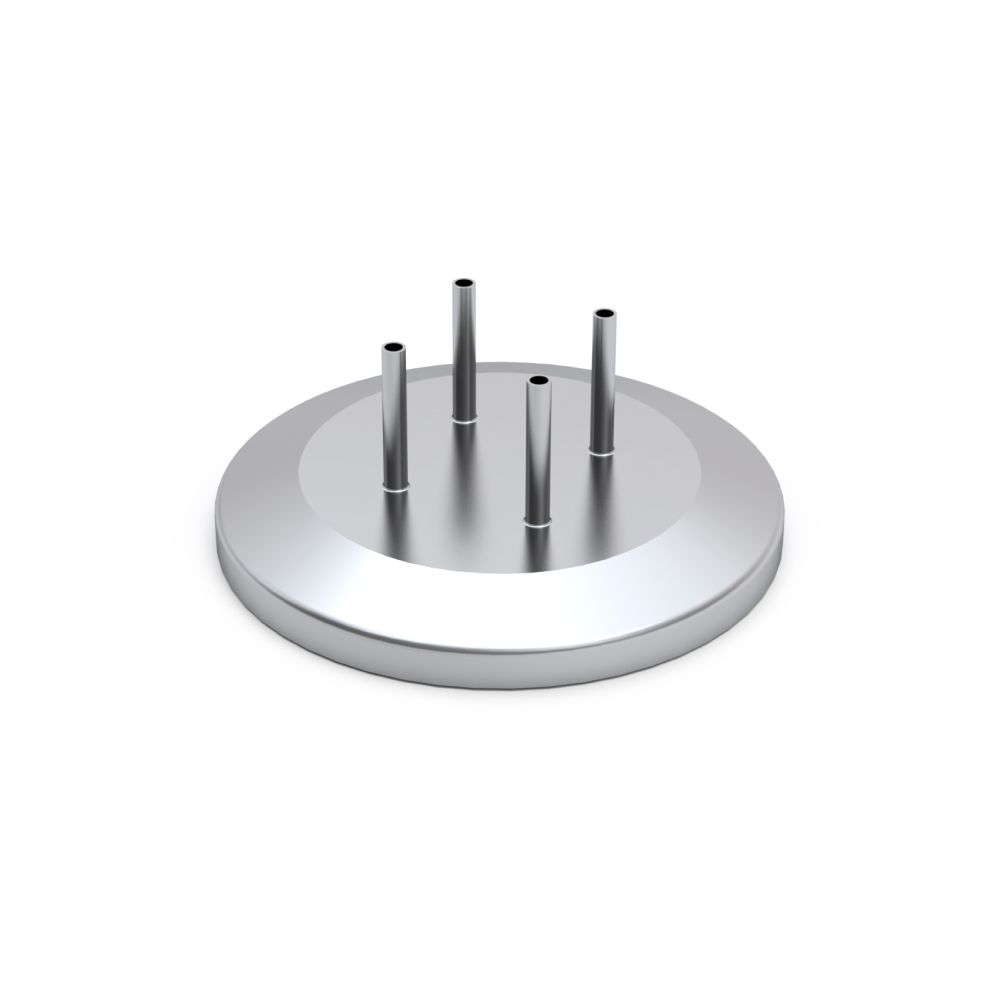

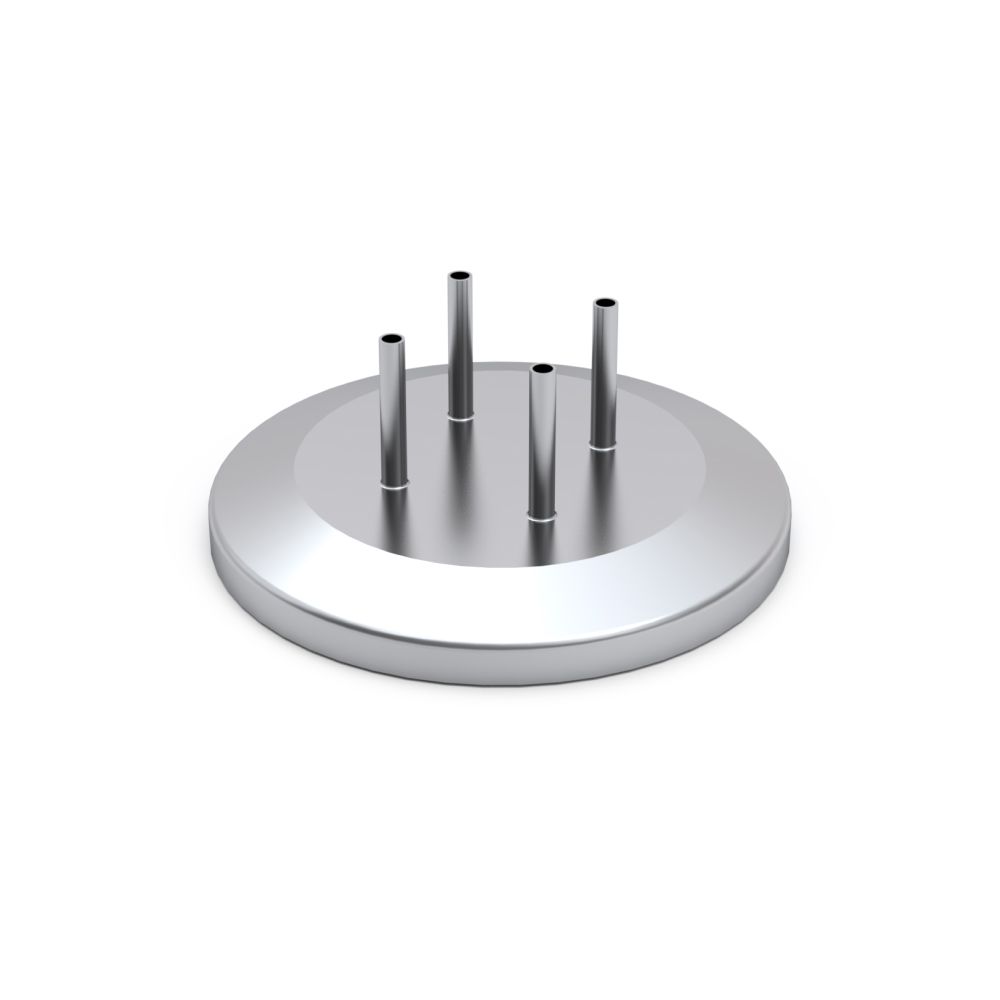

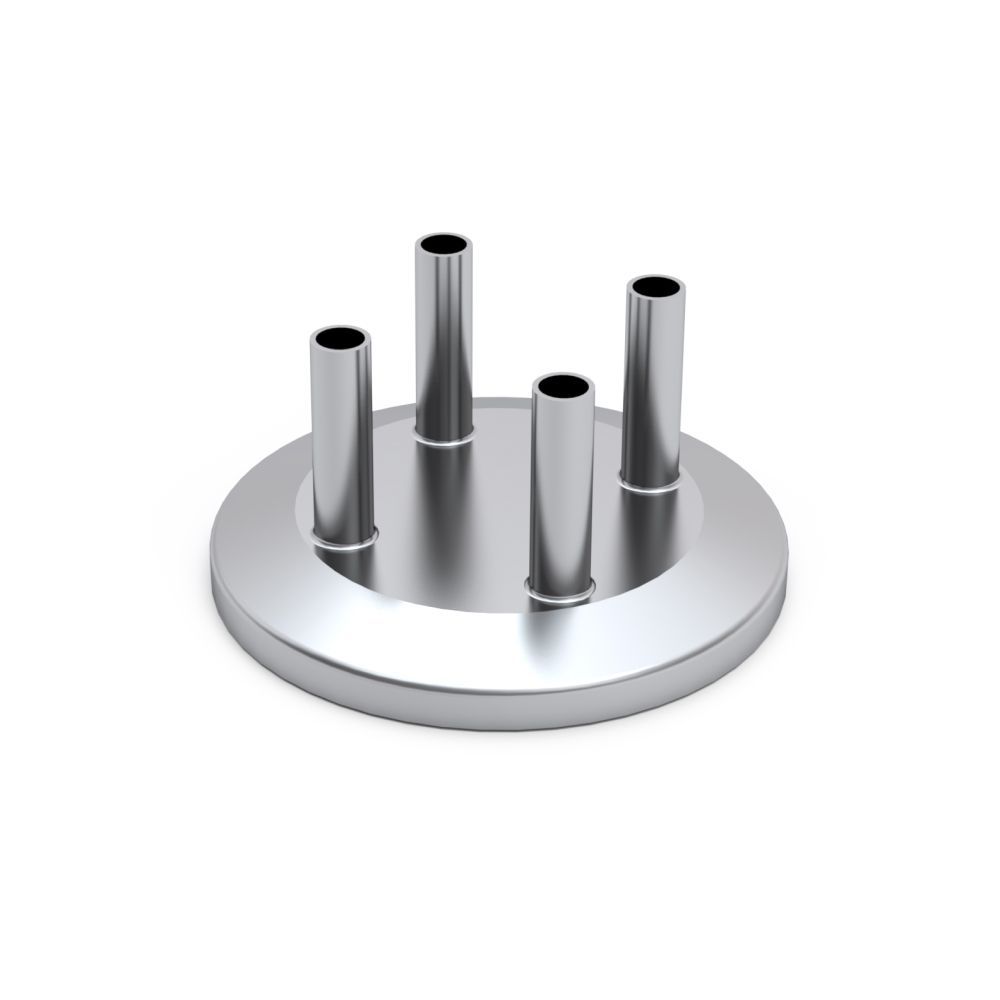

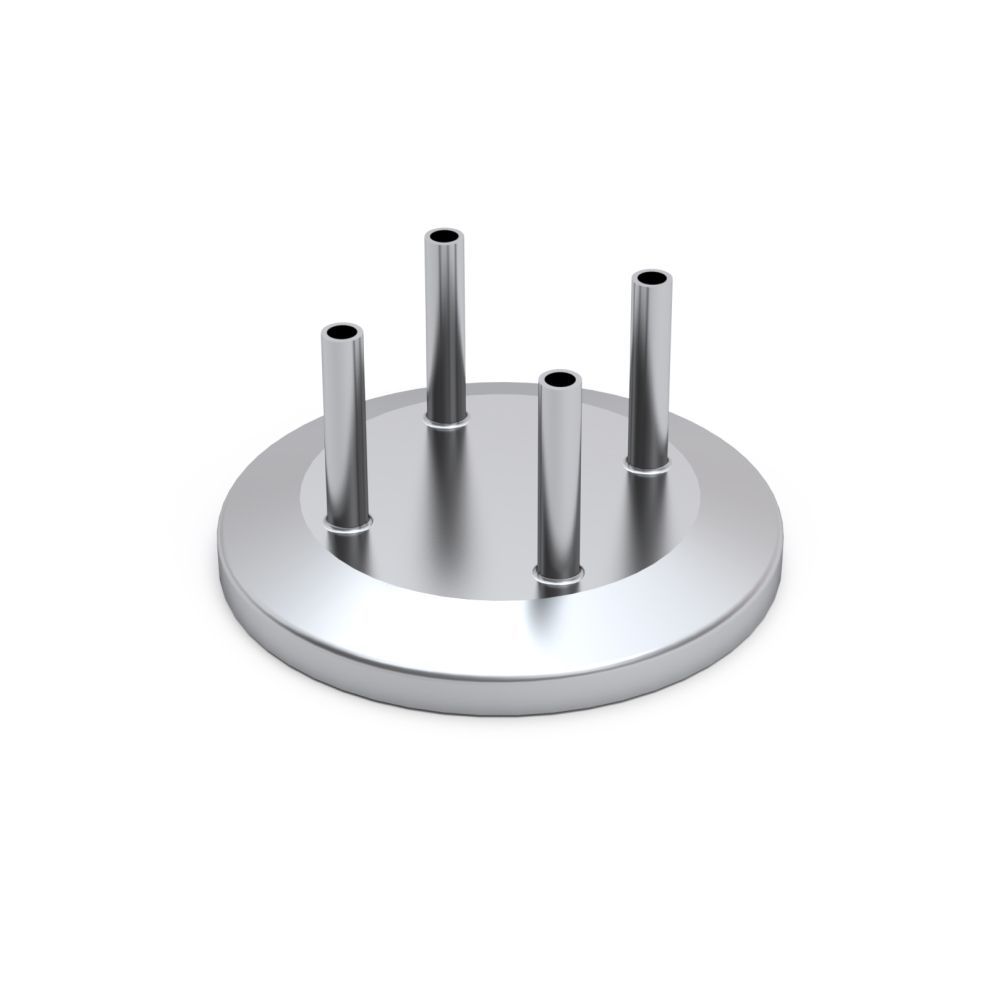

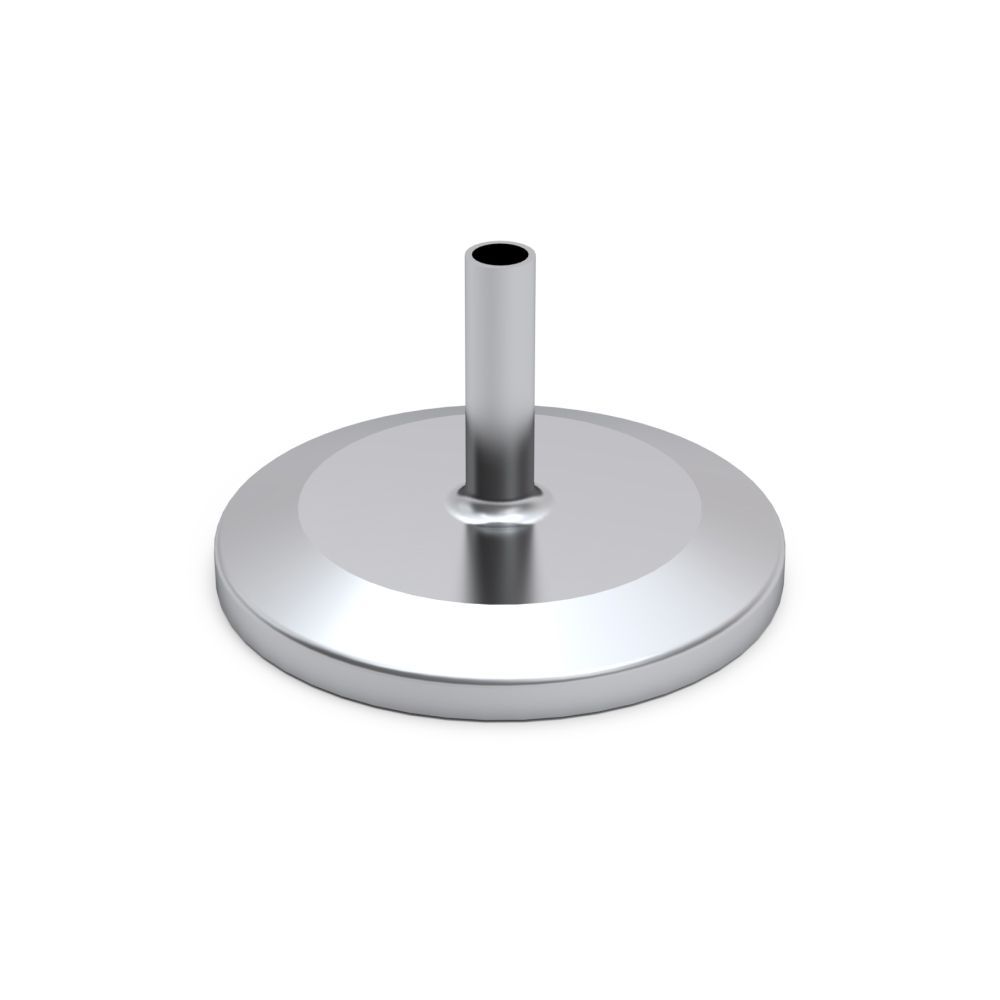

Manifolds
Nuestros manifolds están diseñados para la distribución precisa del producto desde el tanque de almacenamiento hasta la alimentación de la envasadora, garantizando un proceso de dosificación eficiente y seguro en la industria farmacéutica.
Fabricados completamente en acero inoxidable ASTM A182 F316 y con un acabado electropulido con una rugosidad superficial de Ra≤0,5µm, nuestros manifolds cumplen con los estándares más exigentes, ofrecen durabilidad, resistencia y rendimiento excepcionales.
Ofrecemos una amplia gama de conexiones de entrada de producto según las necesidades específicas del cliente, con tamaños disponibles en ASME BPE que van desde ½” hasta 3”. Asimismo, nuestras conexiones de salida de producto, con diferentes diámetros exteriores que van desde 2x0,25mm hasta 7x0,5mm, permiten una versatilidad excepcional para adaptarse a diversos requerimientos de dosificación.
La cantidad de salidas y su distribución en la tapa clamp pueden ser personalizadas según las especificaciones del cliente, asegurando una integración perfecta con los sistemas existentes y una distribución óptima del producto.
Con nuestra línea de manifolds para dosificadoras, garantizamos un flujo de producto uniforme, controlado y libre de contaminantes, contribuyendo a la eficiencia y seguridad de los procesos de dosificación en la industria farmacéutica.
1/2" - 3/4"
| Connections size | Ø Tube | Tube thickness | Material | Tube Length LY | Tubes quantity |
|---|---|---|---|---|---|
| 1/2" - 3/4" | 2 | 0,25 | AISI-316 | 25* | 6 |
| 1/2" - 3/4" | 2,5 | 0,25 | AISI-316 | 25* | 6 |
| 1/2" - 3/4" | 3 | 0,25 | AISI-316 | 25* | 5 |
| 1/2" - 3/4" | 3 | 0,5 | AISI-316 | 25* | 5 |
| 1/2" - 3/4" | 3,17 | 0,5 | AISI-316 | 25* | 5 |
| 1/2" - 3/4" | 3,5 | 0,5 | AISI-316 | 25* | 4 |
| 1/2" - 3/4" | 4 | 0,3 | AISI-316 | 25* | 4 |
| 1/2" - 3/4" | 4 | 0,5 | AISI-316 | 25* | 4 |
| 1/2" - 3/4" | 4 | 1 | AISI-316 | 25* | 4 |
| 1/2" - 3/4" | 5 | 0,5 | AISI-316 | 25* | 2 |
| 1/2" - 3/4" | 5 | 1 | AISI-316 | 25* | 2 |
| 1/2" - 3/4" | 6 | 0,5 | AISI-316 | 25* | 1 |
| 1/2" - 3/4" | 7 | 0,5 | AISI-316 | 25* | 1 |
* 25mm són la longitud estandar. Es pot allargar o escurçar sota comanda
1"- 1-1/2"
| Connections size | Ø Tube | Tube thickness | Material | Tube Length LY | Tubes quantity |
|---|---|---|---|---|---|
| 1"- 1-1/2" | 2 | 0,25 | AISI-316 | 25* | 8 |
| 1"- 1-1/2" | 2,5 | 0,25 | AISI-316 | 25* | 8 |
| 1"- 1-1/2" | 3 | 0,25 | AISI-316 | 25* | 6 |
| 1"- 1-1/2" | 3 | 0,5 | AISI-316 | 25* | 6 |
| 1"- 1-1/2" | 3,17 | 0,5 | AISI-316 | 25* | 6 |
| 1"- 1-1/2" | 3,5 | 0,5 | AISI-316 | 25* | 6 |
| 1"- 1-1/2" | 4 | 0,3 | AISI-316 | 25* | 5 |
| 1"- 1-1/2" | 4 | 0,5 | AISI-316 | 25* | 5 |
| 1"- 1-1/2" | 4 | 1 | AISI-316 | 25* | 5 |
| 1"- 1-1/2" | 5 | 0,5 | AISI-316 | 25* | 4 |
| 1"- 1-1/2" | 5 | 1 | AISI-316 | 25* | 4 |
| 1"- 1-1/2" | 6 | 0,5 | AISI-316 | 25* | 4 |
| 1"- 1-1/2" | 7 | 0,5 | AISI-316 | 25* | 3 |
* 25mm són la longitud estandar. Es pot allargar o escurçar sota comanda
2"
| Connections size | Ø Tube | Tube thickness | Material | Tube Length LY | Tubes quantity |
|---|---|---|---|---|---|
| 2" | 2 | 0,25 | AISI-316 | 25* | 10 |
| 2" | 2,5 | 0,25 | AISI-316 | 25* | 10 |
| 2" | 3 | 0,25 | AISI-316 | 25* | 8 |
| 2" | 3 | 0,5 | AISI-316 | 25* | 8 |
| 2" | 3,17 | 0,5 | AISI-316 | 25* | 8 |
| 2" | 3,5 | 0,5 | AISI-316 | 25* | 8 |
| 2" | 4 | 0,3 | AISI-316 | 25* | 7 |
| 2" | 4 | 0,5 | AISI-316 | 25* | 7 |
| 2" | 4 | 1 | AISI-316 | 25* | 7 |
| 2" | 5 | 0,5 | AISI-316 | 25* | 6 |
| 2" | 5 | 1 | AISI-316 | 25* | 6 |
| 2" | 6 | 0,5 | AISI-316 | 25* | 5 |
| 2" | 7 | 0,5 | AISI-316 | 25* | 4 |
* 25mm són la longitud estandar. Es pot allargar o escurçar sota comanda
2-1/2"
| Connections size | Ø Tube | Tube thickness | Material | Tube Length LY | Tubes quantity |
|---|---|---|---|---|---|
| 2-1/2" | 2 | 0,25 | AISI-316 | 25* | 10 |
| 2-1/2" | 2,5 | 0,25 | AISI-316 | 25* | 10 |
| 2-1/2" | 3 | 0,25 | AISI-316 | 25* | 8 |
| 2-1/2" | 3 | 0,5 | AISI-316 | 25* | 8 |
| 2-1/2" | 3,17 | 0,5 | AISI-316 | 25* | 8 |
| 2-1/2" | 3,5 | 0,5 | AISI-316 | 25* | 8 |
| 2-1/2" | 4 | 0,3 | AISI-316 | 25* | 8 |
| 2-1/2" | 4 | 0,5 | AISI-316 | 25* | 8 |
| 2-1/2" | 4 | 1 | AISI-316 | 25* | 8 |
| 2-1/2" | 5 | 0,5 | AISI-316 | 25* | 6 |
| 2-1/2" | 5 | 1 | AISI-316 | 25* | 6 |
| 2-1/2" | 6 | 0,5 | AISI-316 | 25* | 6 |
| 2-1/2" | 7 | 0,5 | AISI-316 | 25* | 5 |
* 25mm són la longitud estandar. Es pot allargar o escurçar sota comanda
3"
| Connections size | Ø Tube | Tube thickness | Material | Tube Length LY | Tubes quantity |
|---|---|---|---|---|---|
| 3" | 2 | 0,25 | AISI-316 | 25* | 10 |
| 3" | 2,5 | 0,25 | AISI-316 | 25* | 10 |
| 3" | 3 | 0,25 | AISI-316 | 25* | 8 |
| 3" | 3 | 0,5 | AISI-316 | 25* | 8 |
| 3" | 3,17 | 0,5 | AISI-316 | 25* | 8 |
| 3" | 3,5 | 0,5 | AISI-316 | 25* | 8 |
| 3" | 4 | 0,3 | AISI-316 | 25* | 8 |
| 3" | 4 | 0,5 | AISI-316 | 25* | 8 |
| 3" | 4 | 1 | AISI-316 | 25* | 8 |
| 3" | 5 | 0,5 | AISI-316 | 25* | 6 |
| 3" | 5 | 1 | AISI-316 | 25* | 6 |
| 3" | 6 | 0,5 | AISI-316 | 25* | 6 |
| 3" | 7 | 0,5 | AISI-316 | 25* | 6 |
* 25mm són la longitud estandar. Es pot allargar o escurçar sota comanda
4"
| Connections size | Ø Tube | Tube thickness | Material | Tube Length LY | Tubes quantity |
|---|---|---|---|---|---|
| 4" | 2 | 0,25 | AISI-316 | 25* | 10 |
| 4" | 2,5 | 0,25 | AISI-316 | 25* | 10 |
| 4" | 3 | 0,25 | AISI-316 | 25* | 8 |
| 4" | 3 | 0,5 | AISI-316 | 25* | 8 |
| 4" | 3,17 | 0,5 | AISI-316 | 25* | 8 |
| 4" | 3,5 | 0,5 | AISI-316 | 25* | 8 |
| 4" | 4 | 0,3 | AISI-316 | 25* | 8 |
| 4" | 4 | 0,5 | AISI-316 | 25* | 8 |
| 4" | 4 | 1 | AISI-316 | 25* | 8 |
| 4" | 5 | 0,5 | AISI-316 | 25* | 6 |
| 4" | 5 | 1 | AISI-316 | 25* | 6 |
| 4" | 6 | 0,5 | AISI-316 | 25* | 6 |
| 4" | 7 | 0,5 | AISI-316 | 25* | 6 |
* 25mm són la longitud estandar. Es pot allargar o escurçar sota comanda
